【幕墻/實例】不一樣的單元式幕墻設計！幕墻設計你想到了嗎？ 2015-8-20 瀏覽次數：2252次 作者：萬林 本文來源：門窗幕墻聯盟吧 瑞士再保險總部大廈，外墻的建筑設計采用了很多當時的高新技術，即使現在看來也是技術含量很高的一棟建筑。單元式也是可以做得很靈活的。
英國－瑞士再保險總部大樓――一座精心設計的環保智能型建筑，優美而講求高科技的杰作。 年份 ：2004年 高度： 179.8米 樓層 50層 建筑師： 諾曼佛斯特（Norman Foster） / Ken Shuttleworth 地址：14-34 St. Mary Axe, London ENG United Kingdom 用途： 辦公樓 獎項： 2004年英國史特靈獎(Stirling Prize)

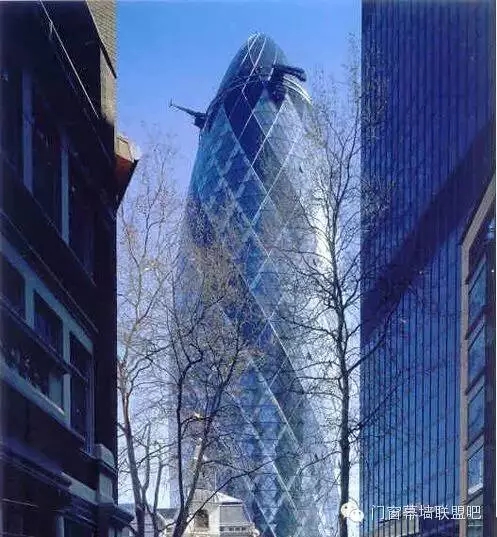

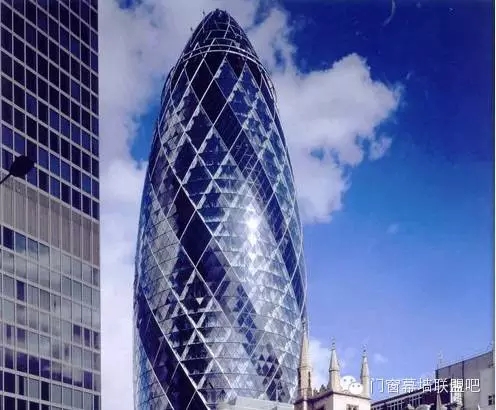

位于英國倫敦“金融城”的瑞士再保險塔。綽號“小黃瓜”，是一座玻璃外觀的尖頂摩天大廈，也是福斯特勛爵名作之一。這個子彈模樣的房子，蓋在倫敦內城，也就是倫敦金融城的中心地帶，由赫赫有名的福斯特勛爵Lord Norman Foster設計，就蓋在他老人家業務上最大的競爭對手羅杰斯勛爵Lord Richard Rogers 20年前設計的勞埃德大廈Lloyds Building旁邊。2004年建成開業，引起了倫敦市民的相當矛盾的興趣。 這房子名字不少。 官方名稱：30 St. Mary Axe 圣瑪麗斧街30號 業主名稱：Swiss Re’s London Headquarters 瑞士再保險公司倫敦總部（該公司其實只占用了該房子的2－15樓，其余的20來層用于出租，目前還有相當部分尚未租出） 通稱：Swiss Re Tower 瑞士再保險塔 綽號：Gherkin 腌黃瓜 “腌黃瓜”，位于倫敦圣瑪麗阿克斯大街30號的瑞士再保險總部大樓，高179.8m，樓層50 層，螺旋式外觀，獲得2004年的RIBA斯特林大獎，被譽為21世紀倫敦街頭最佳建筑之一。是一座十分杰出的建筑物，不但外型優雅，而且講求高科技與環保，可說是未來建筑的典范。 大廈首兩層為商場，最頂?shù)亩邮?60度的旋轉餐廳和娛樂俱樂部。每層的直徑隨大廈的曲度而改變，直徑由162尺至185尺(17樓)，之后續漸收窄。 大樓的中央是巨大的圓柱形主力場，作為大樓的重力支撐。大樓表面由雙層低反光玻璃作外場，減少過熱的陽光。里面有六個三角形天井，作用是增加自然光的射入，因?yàn)榇髽堑男D(zhuǎn)型設計，所以光線并非直接照射，光線由每層旋轉型的樓層則照，有散熱的功能。另一方面，新鮮空氣可以利用每層旋轉的樓層空位，通遍全座大樓。 大樓采用了很多不同的高新技術和設計，是現今業界的突破，發展商能不介意巨大的建筑費用，使這座建筑力作能成為現實?？梢赃@樣說，它最吸引人的地方，不是它的名字喝外觀，而是它較同樣的建筑節能一般以上。它除了使用很多的節能招數外，還盡可能地采用自然條件采光和通風。大樓配備有由電腦控制的百葉窗；樓外安裝有天氣傳感系統，可以監測氣溫，風速和光照強度。在必要地時候，自動開啟窗戶，引入新鮮空氣。按照著名的LEED評級制度，從場址規劃的可持續性，保護水質和節水，能效和可再生能源，節約材料和資源，室內環境質量等五個方面，對“腌黃瓜”進行評估打分，“腌黃瓜”得分可達39分的綠色“黃金”級。這種新的設計探討，從長遠來說是一個有利可圖的發展。 這棟大樓由英國著名建筑師佛斯特(Norman Foster)及其手下的名將Ken Shuttleworth設計。 1990年代末的倫敦，福斯特建筑師事務所開始在倫敦傳統城區的敏感地帶為瑞士再保險公司(Swss Re)進行一項建筑概念設計。一項跨越世紀的宏大工程拉開了序幕，15年來倫敦的天際線將第一次被大幅度地改動。 當我們?cè)噲D回顧瑞士再保險公司大廈的建造，請不要忘記這樣一幕；這座大廈以一次爆炸事件和拆解另一座曾經輝煌的建筑為契機。1992年愛爾蘭共和軍在倫敦老城區引爆了炸彈，少有人員受傷，卻嚴重毀壞了建于1903年的波羅的海貿易海運交易所(The Old Baitc ‘Exchange)，1998年該建筑被拆毀。這樣，歷史、民族、政治、商業利益諸方面因素在倫敦傳統金融中心的心臟地帶為福斯特提供了一項建筑杰作應有的良好舞臺。”……將這樣導向性的原則實施于波羅的海貿易海運交易所舊址的文脈中……”．諾曼福斯特勛爵(Sir Norman Foster)對該項目的陳述中如是提及。毀滅與建造如此戲劇性地聯系在一起。當我們探討Swiss Re的建筑技術時，請不要忘記啟動這一切的那枚炸彈。
生態螺旋 2004年后，這個高達1 80m、40層的龐然大物以優雅的曲線形身姿挺立在倫敦。在其設計的最基本原則中，生態、環境友好是一切的出發點。該建筑號稱倫敦第一座環境摩天樓 (London‘s first environmenta skyscraper)，預期將比同等規模的辦公建筑節能50％，其外部形態所體現的每一點不同于傳統高層的獨特之處幾乎都是建筑師為實現這樣的目標而作出的安排。 這座大廈最被倫敦人熟知的名號既不是瑞士再保險公司也不是瑪利?？怂菇?0號，而是一個可愛、形象的比喻――”酸黃瓜”(Gherkin) 雖然建筑理論家查爾斯?詹克斯(C?Jencks)先生努力證明這樣的體量與字源建筑學之間的關系，但現實地說。這主要出于兩方面的考慮： 一，曲線形在建筑周圍對氣流產生引導，使其和緩地通過，這樣的氣流被建筑邊緣鋸齒形布局的內庭幕墻上的可開啟窗扇所”捕獲”．幫助實現自然通風； 二，避免由于氣流在高大建筑前受阻， 在建筑周邊產生的強烈下旋氣流和強風。這正是很多高層建筑周邊環境惡劣的重要原因。福斯特具體入微地實踐了對周邊環境的關照，盡力減小巨大建筑物給人帶來的不適。出于這樣的原因，其形態經過電腦模擬和風洞試驗，由空氣動力學決定。 因此，福斯特”’相信具有自然生長的螺旋形結構并隨氣候變化開合的”松果”是一個比“酸黃瓜”更貼近其原理的比喻。這種流質塑性似乎是當今建筑界的一大趨向，就像很多建筑師試圖在建筑流線布局中表現一種流質和模糊狀態一樣(如扎哈?哈迪德的羅馬博物館和FOA的橫濱碼頭)。實際上，這標志著他們對非固定形態的建筑隱性要素，如氣流、人流的態度發生了變化，從簡單幾何學的生硬規定到復雜形態。在設計概念中，被動因素和決定因素發生了位移，對于建筑的造型不再有習慣的假設．設計中原先被限定的對象更積極地成為了固化構型的原動力。 與松果上自然生長的螺旋線一樣，在瑞士再保險公司的表面分布著螺旋形結構的暗色條帶。如上所述；建筑周邊氣流被內庭幕墻的開啟扇所捕獲之后，在空氣動力學曲線所帶來的上下樓層間的風壓差的驅動下。沿螺旋形排布的被分隔為1層或6層的內庭中盤旋而上。這樣的自然通風手段可以使該建筑每年減少40％的空調使用量。所以．立面上的6條深色的螺旋線所標示的是6條引導氣流的通風內庭，明確地體現了建筑內部的邏輯。這些內庭的作用遠不止一個大號通風井，它們同時也是該建筑得以使用自然光照明的采光井和使室內保持視覺上、感官上聯系，打破層與層界限的共享空間。所以無論是在表皮，還是在建筑內每層平面的布局中．這樣的螺旋狀排布都扮演著極其重要的角色。為了更好地說明問題，有必要探究一下樓層平面布局。 與福斯特的另一項重要工程－倫敦市政廳(City Hall)比，雖然都是以曲線構成的建筑，福斯特強調瑞士再保險公司沒有平面上的所謂軸線。除了底層商業入口和頂層餐廳．建筑各層平面是一組軸對稱的漸變相似形庀們之間均以從底到頂?shù)倪@根螺旋線所確定的角度發生偏轉。辦公層中每一層的平面都由圍繞核心均勻排布的6個分枝組成。在一個標準的樓層平面中．中心部分是樓梯、電梯、消防電梯、衛生間和其他輔助用房組成的核心筒，其中也包括為整個樓層所公用的會議室。核心筒外是作為交通空間的環形區域，這一區域?qū)⑷肆魇枭⒌?個向外的分支中去．每個分支就是一個相對獨立的辦公區。在辦公區之間，形成三角形的內庭。6個這樣的內庭在水平上呈鋸齒形均勻排布．貫穿1層或 6層；各層之間螺旋形錯動，形成扭轉的通高空間，為辦公室提供交流、休憩的場所。 同時更是辦公空間的采光井和通風口。內庭的布置使建筑與自然元素有了更大的接觸面．是自然對人工的穿透。這樣的內庭為建筑提供了最大化的陽光透入，減小了人工照明的需求。配合光照度和運動感應器．防止一切不必要的照明．減少能源消耗和制冷負荷。由于自然通風和照明的引入，瑞士再保險公司達到了令人瞠目的節能指標。建筑研究組織(BRE)對于低能耗混合模式辦公建筑的指導耗能指標為175kwh/m2，而瑞士再 保險公司被預測將打破25kwh/m2。

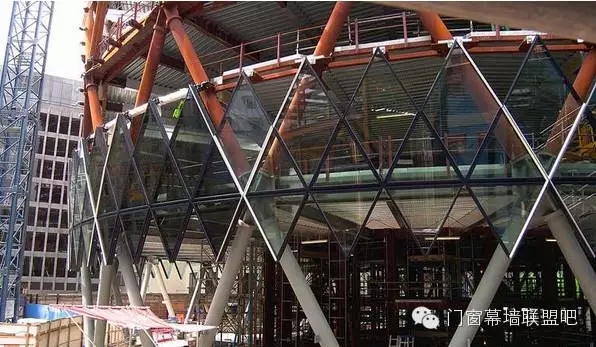

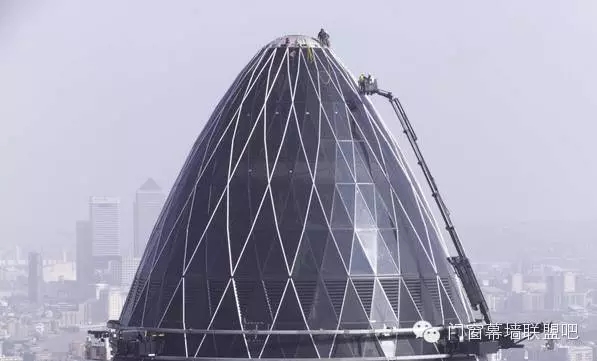

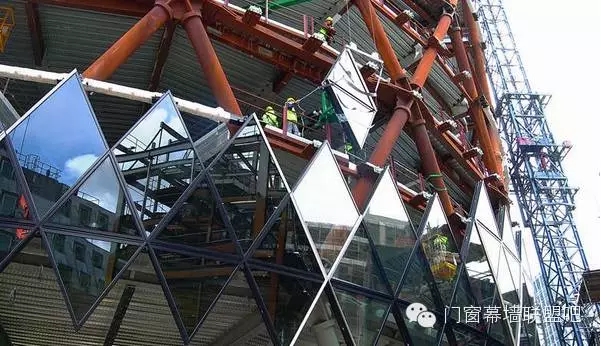

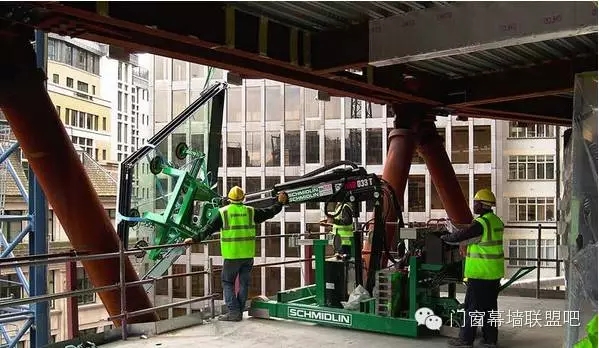

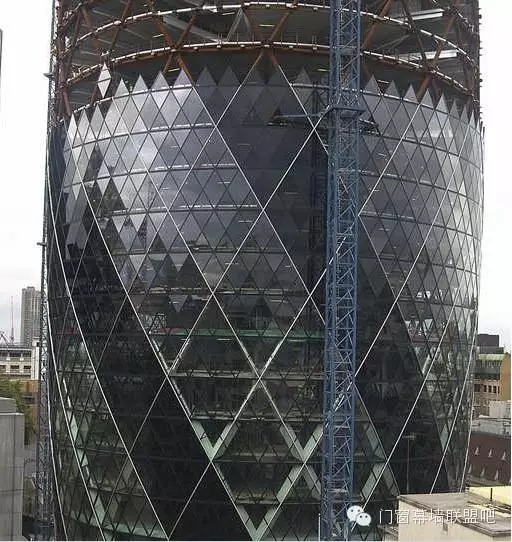

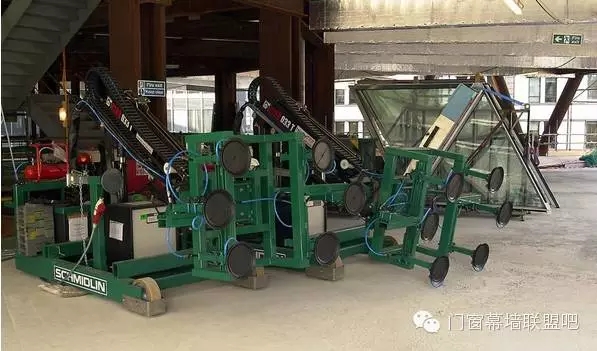

幕墻技術 該建筑與外界相交的邊界實際上由兩種不同性質的空間組成，同質空間盤旋向上，而這就是幕墻上色澤深暗的螺旋線的由來。在對曲線形的外立面作了可能的簡化處理之后。外圍護結構被分解咸5500塊平板三角形和鉆石形玻璃。數干版塊構成了一套十分復雜的幕墻體系，這套體系按照不同功能區對照明、通風的需要為建筑提供了一套可呼吸的外圍護結構，同時在外觀上標明了不同的功能安排，使建筑自身的邏輯貫穿于建筑的內外和設計的始終。簡而言之，除頂部餐廳特制的水泡形玻璃外。 這套系統包括兩個部分：辦公區域幕墻和內庭區域幕墻。辦公區域幕墻由雙層玻璃的外層幕墻和單層玻璃的內層幕墻所構成。在內外層之間是通風空道，并加有遮陽片。通風空道起到氣候緩沖區的作用，減少額外的制冷和制熱。螺旋形上升的內庭區域幕墻則由可開啟的雙層玻璃板塊組成．采用灰色著色玻璃和高性能鍍層來有效地減少陽光照射。

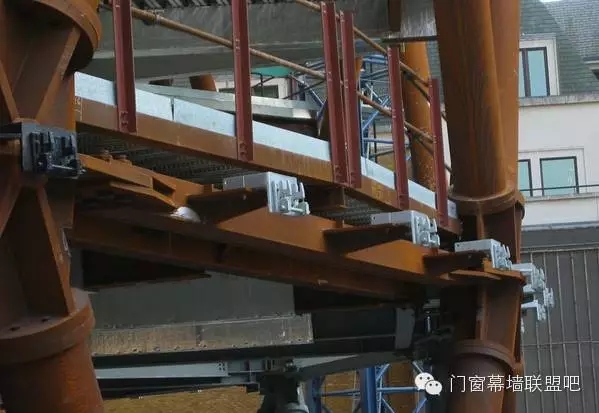

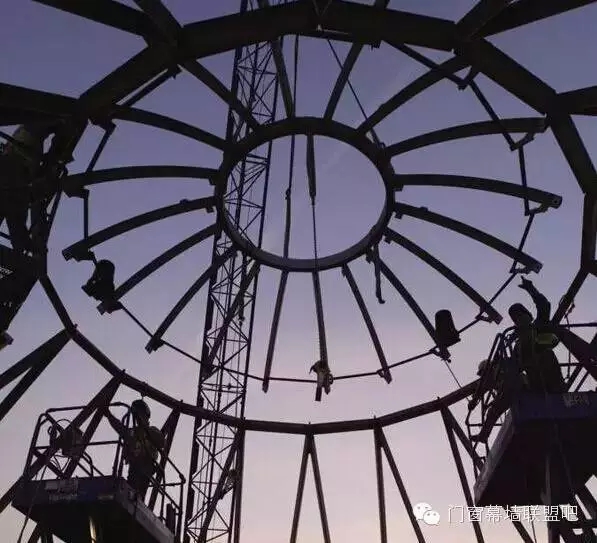

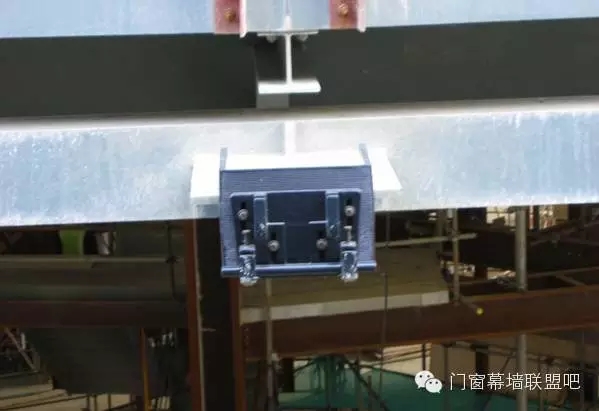

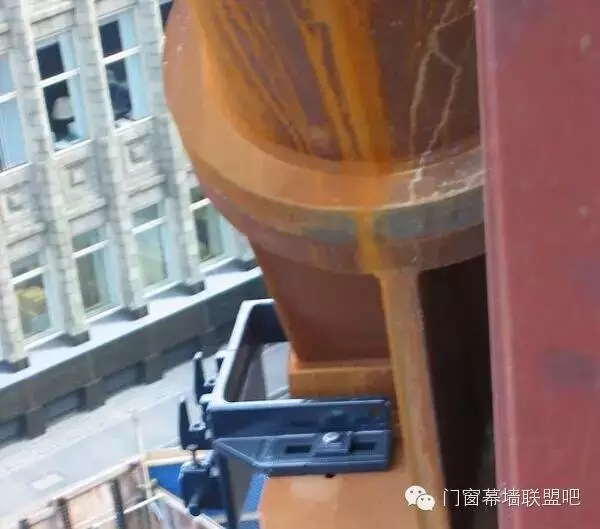

從結構方面來說，瑞士再保險公司的幕墻還有一個不同尋常之處。其幕墻直接支承在作為承重結構的建筑外圍的斜向鋼架之上，所以．從某種程度上這是一種自承重的幕墻體系．并且幕墻支撐結構與核心筒一起參與建筑受力。外圍鋼架可以被看成互相套合的六邊形。這樣實際上組合成若干個三角形支撐。這是一套與傳統摩天樓基于垂直梁柱體系完全不同的受力結構。 荷載不是從上到下地垂直傳遞。而是從三角形的頂點沿兩邊分散傳遞．若干個三角形相疊加套合，形成富勒(B?創，er)球般堅固的網絡化的受力體系。在遇到特殊的事件或變故時．這套體系被認為會具有更強的抵御能力。 除了平面布局和幕墻設計等建筑化的手段，福斯特試圖在更加策略化的方面推進可持續發展的環境建筑設計理念。例如使用天然氣這種清潔能源作為建筑燃料；在所有可能的地方使用低能耗照具；非中心化。分樓層地根據需要提供和控制的機械通風，比供給整座建筑的中央式系統減小了能耗；進而在城市尺度的考慮中對交通系統做出了一些比較激進的改革。如盡量依靠基地周圍成熟的公共交通體系，減少對私車的依敕底層提供比最低標準大三倍的自行車準備區域，其中包括淋浴和更衣設施．鼓勵使用替代性的交通方式；建筑中除殘疾人車位外不提供私家車泊位。
腦的聯網 對于這樣一座建筑．我們可以想見其建筑設計是怎樣的一個龐大的系統．設計工作是如何的艱辛。事實上．由于大量生態技術的使用和由之而來的非常規的結構方案．決定了福斯特建筑師事務所不可能獨自承擔全部的設計工作。這樣的設計必然是廣泛合作的產物。這需要感謝健全的顧問協作機制。從設計的開始，希爾森莫倫有限公司、BD5P合作體、AmP結構工程師事務所等一批各專業事務所就參與到建筑的設計中來。例如機械電子工程師事務所希爾森莫倫有限公司為建筑師提供了詳細的圖解化的建筑微觀環境分析，為建筑環境提供可持續發展的工程解決方案。對于建筑有可能的受熱、風壓．根據計算機模擬建模研究提供設計發展修改的依據。建筑師、環境工程師、結構工程師通常以兩周為一個配合周期，互通情況．協調進度，分配工作。在這樣的工作流程中，建筑師通常是設計構思的提出者．提出對建筑問題的解決方式環境工程師提供具體計算，安排在這樣的方式下的可行性，并提供量化指標；工程師以該解決方案為依據．提出結構形式，進行結構計算。例如，在該方案中，建筑師提出在建筑周邊布置內庭提供自然光照和通風，環境建筑師根據建模模擬驗算方案的有效性．并對內庭所需尺寸提供建議；建筑師從建筑設計角度考慮這樣的尺寸是否可以接受，如果有問題，和環境建筑師協商調整解決方案；最后結構工程師考慮如何實際地建造，并且將結構方案反饋給建筑師取得意見。這樣多方面反復互動．并聽取業主意見．完成設計流程。
技術損益論 瑞士再保險公司是一個在技術上很有探索性的項目。當某種建筑類型剛發展的時候，問題往往集中在技術方面，集中在怎樣建造：當這樣的技術成熟了．被廣泛應用了．它才真正地參與到生活環境的塑造之中．對個人行為現實發生影咐進而對社會的影響也顯現出來．形成所謂文化。所以瑞士再保險公司對于技術的側重也間接顯現了生態高層技術還在探索之中：探討是要付出代價的，這一點瑞士再保險公司也不能逃避：代價首先是經濟上的，到現在為止．甚至很難搞清楚在這個．5 億英鎊(約13億人民幣)的項目上實際究竟花了多少錢。這樣的高造價帶來的問題之一就是建成后租金的居高不下，進而造成空置率偏高，管理方試圖將樓層分隔以適應中小租戶市場．會對原設計氣流有阻礙．將迫使某些樓層使用較多的機械通風，這顯然詭秘地背離了生態建筑的原意；‘‘所以激進一些的評論甚至說，最生態的高樓就是不要建這樣的高樓其次，按生態邏輯設計的平面布局給室內設計及其他方面配合造成了極大的挑戰。 當然這樣的挑戰有時也是一種推動力，比如外立面的曲線形狀就促生了一套結合環軌吊欄和云梯平臺的復雜清洗機械．還有，該建筑的曲線輪廓對倫敦天際線造成的影響也受到一些人的非議，這恐只有歷史來作答了。 “依靠這些環境友好手段。福斯特試圖創造一個擁有日照、自然通風，保持對外部認知的工作環境：”以這樣的方式，瑞士再保險公司給自己設置了一道難題，它試圖把熱工效能有限的玻璃、鋼鐵和生態建筑的要求結合起來。在天才的倫敦建筑界各種專業人員的努力下，在健全的建筑設計機制的協調中，在客戶雄厚的資金支持和對建筑理念理解的基礎上，在氣候條件不十分苛刻的倫敦成功地解開了這道難題，推動了生態建筑設計和技術的發展 這一矛盾性的原初目的帶來了特殊的外觀，引起了公眾廣泛的興趣，甚至成為倫敦的一個大眾文化現象 為推動這樣的趨勢，技術也不僅僅用來解決如何建成的問題，甚至被運用為主動制造公眾輿論的方式，比如在建筑頂部設置的激光投射秀?這也可以被看作技術的另外一條路吧，一種時代廣場式的幻影技術：從社會意義上說，技術有時具有超過其本來目的的回報，搶占技術制高點可以謀取超高的附加值；
生態之解 瑞士再保險公司在眾多方面出眾的表現使其成為無可否認的今日建筑明星，也將在建筑歷史中留下其身影：今日我們可以在此設司，若干年之后，當我們回望 21世紀的建筑歷史，瑞士再保險公司會是生態建筑歷史上開辟道路的先賢，還是建筑長河中生態高層廖若星辰的孤例，生態高層建筑的思路是一味濟世的良藥還是執于歧路的一道偏題，無論如何，瑞士再保險公司以無比自信的優雅俯瞰著倫敦川流不息的人群，沐浴在晝夜更替的晨昏光暈之中。 本文來源：門窗幕墻聯盟吧
|
