【施工】獨步天下的“金螳螂五步放線秘笈” 2015-10-6 瀏覽次數：3335次 作者：萬林 裝飾施工單位進場以后，與土建單位移交的軸線或主控制線以及各樓層標高控制線。結合各層建筑總平面圖，在現場分五個階段草測的步驟叫做五步放線法。圍繞五步放線進行施工故叫做五步施工法。
五步放線的目的
五步放線的目的是核對裝飾施工各層樓層平面總平面圖上理論尺寸與現場實際是否相符合?，F(xiàn)場是否有其他障礙物等。通過核對，并記錄在總平面圖上，為深化圖紙調整平面圖，掌握了第一次實際數據。為設計師調整和確認設計方案提供了可靠的依據。避免倉促上陳所引起的不良后果。特別是工期特別緊的項目能縮短工期。
五步放線的具體步驟

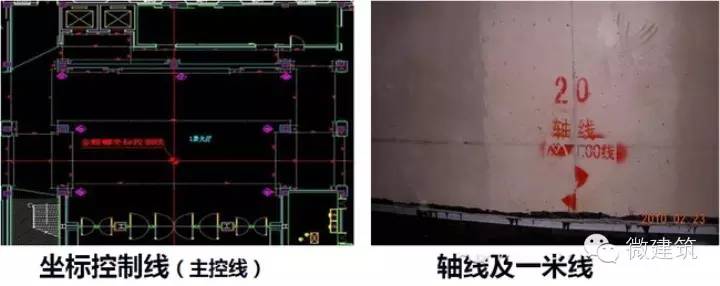

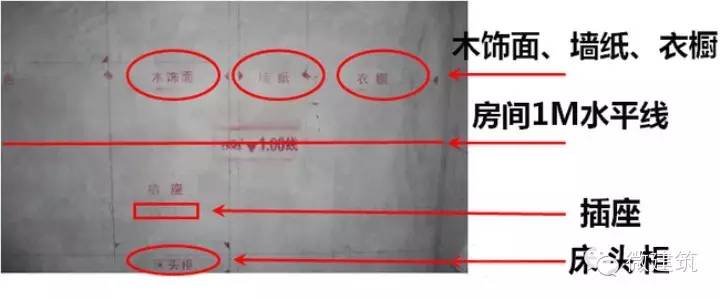

一、第一步放線 各層總平面圖主控線、軸線、完成面控制線（軸距減1米）、墻面四周頂面完成面向上250mm為機電標高線、地面±0.00水平線、各層1米水平線。(根據樓層和班組可以分兩組以上平行放線，分兩組平行放線，再根據班組人數分組，形成流水放線)故為第一步放線。

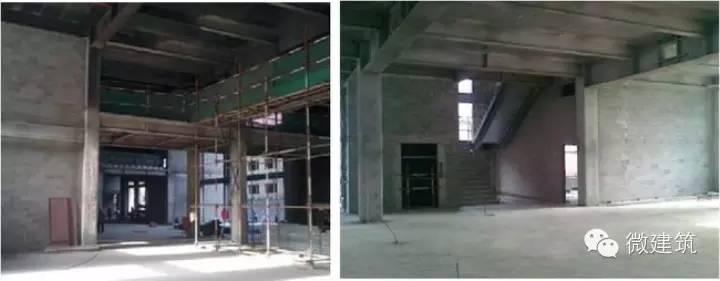

說明：此階段是放線最佳時期，這時空調、給排水、暖通、強弱電單位均未進場施工，土建二次結構又進入尾聲，工地障礙物少，有利于經緯儀器、水準儀等儀器放線施工（減少協調）。 此階段是主控線、標高線移交、搶放主控線、水平線、軸線或一米的控制線。

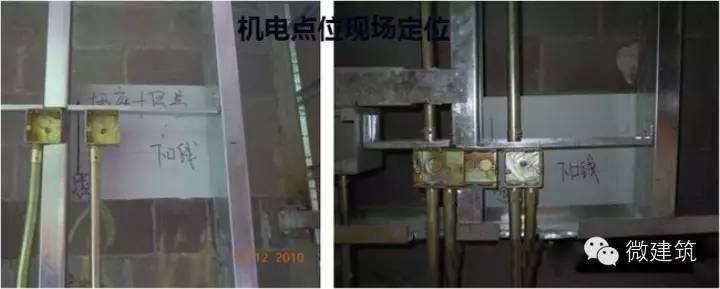

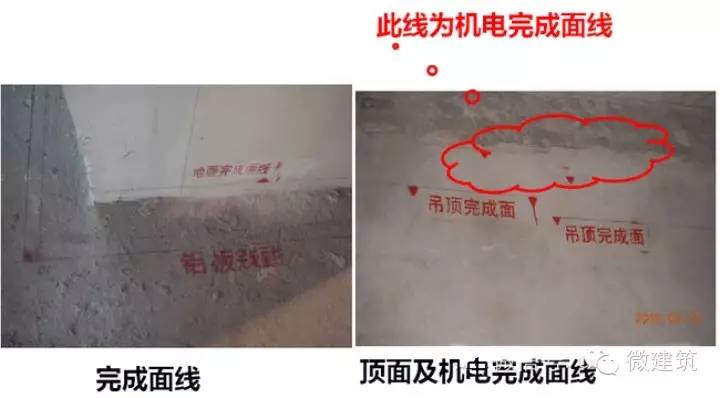

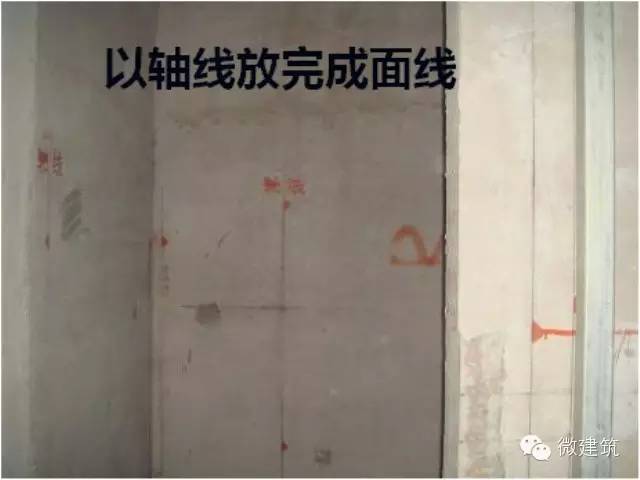

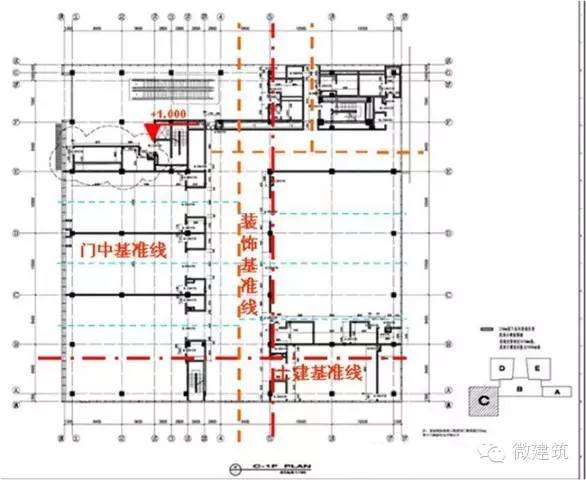

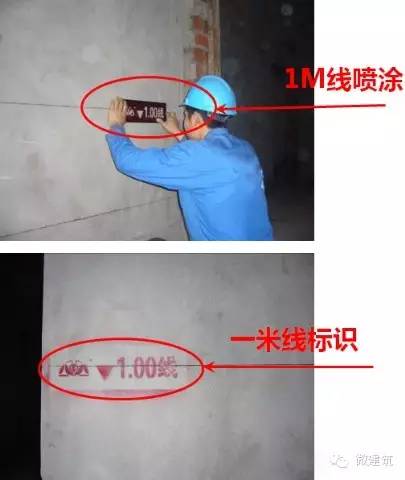

以土建平移出來的主線定主控線，以主控線復合總包軸線（檢查總包軸線是否與理論軸線有誤差），如有誤差，以裝飾公司主控線為主。或者重新彈軸線，從軸距減一米，彈墻面控制線，軸線從地面用紅外線垂直水準儀移到墻面有條件。以一米水平線彈出頂面完成面線和機電控制線。一般在吊頂完成面250mm以上根據燈具型號而定，此尺寸測試吊頂造型及隱蔽地面±0.00線測土建高差。

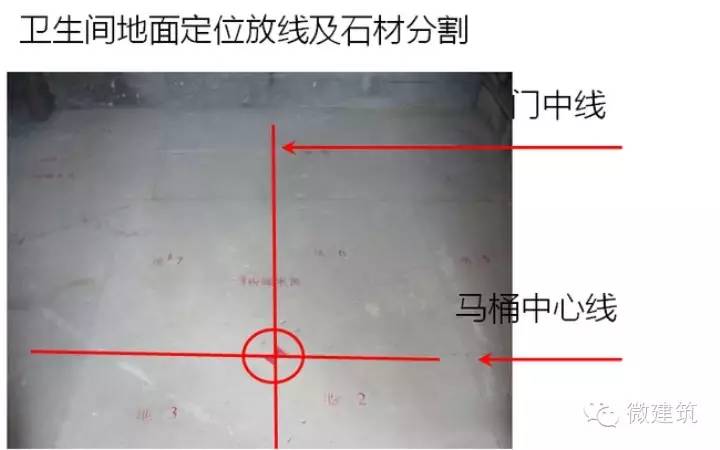

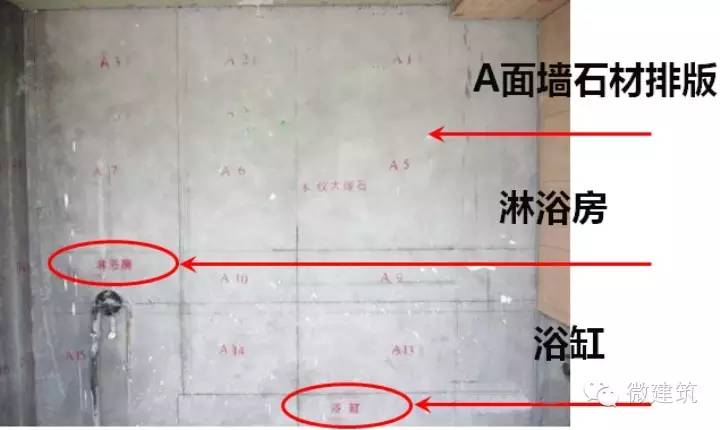

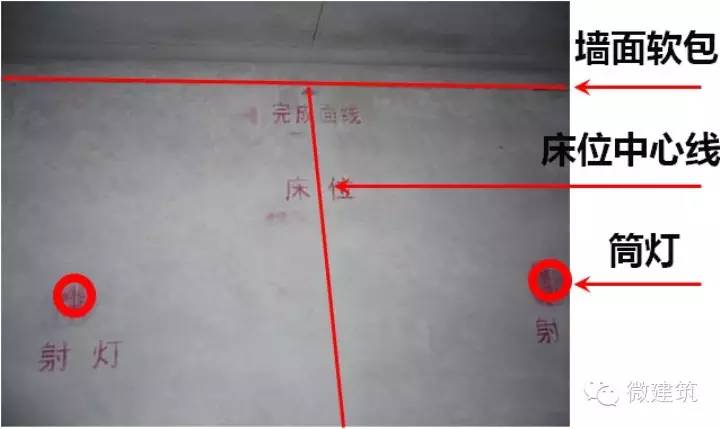

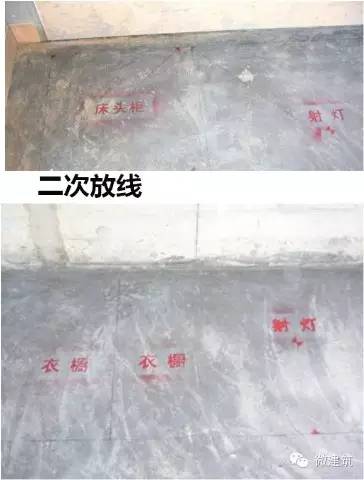

二、濕作業施工線 各層各區域墻面四周頂面完成面向上250mm機電標高線、地面±0.00水平線。瓦工粉刷完成面線（衛生間、廚房間、服務間、乳膠漆、窗套線基層）;油工粉刷完成面線（粉刷石膏）;木工軟包、硬包、木飾面完成面線。云石工干掛大理石完成面線，主墻面結合節點草測線，稱第二步放線。也叫做濕作業施工線。

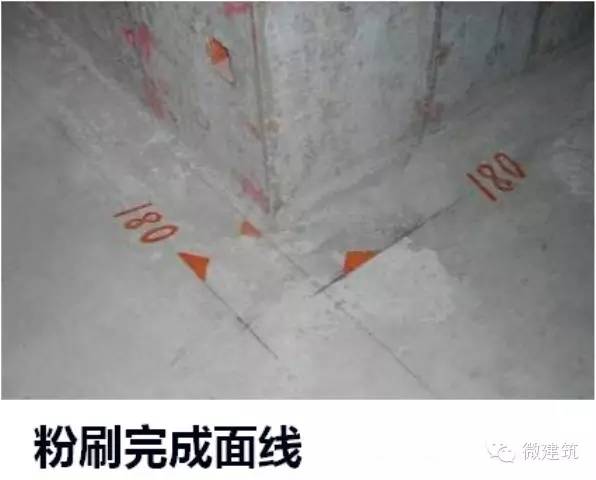

第二步： 粉刷完成面，測土建墻面平整度，方整度是否滿足粉刷完成。墻面有個別的高面積不大于0.5㎡剔除；大于調整粉刷完成面供設計調整平面圖。

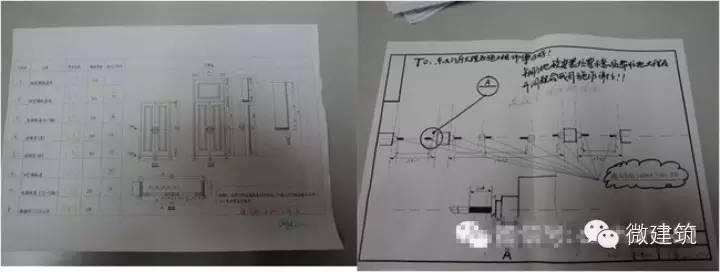

三、放造型線 根據草測線的結果，供深化設計師局部調整平面圖后，放造型線，稱第三步放線。

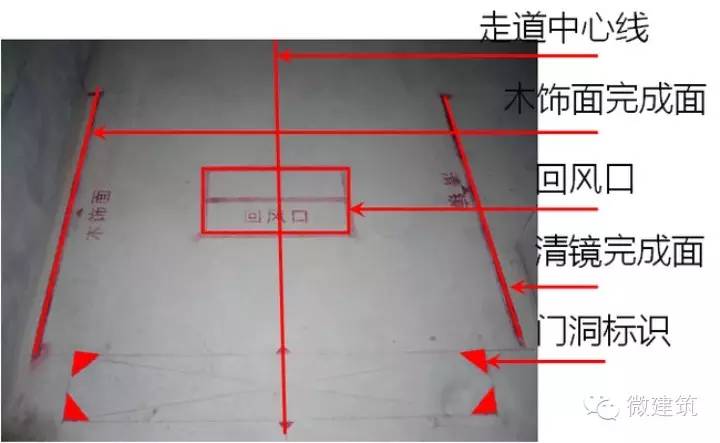

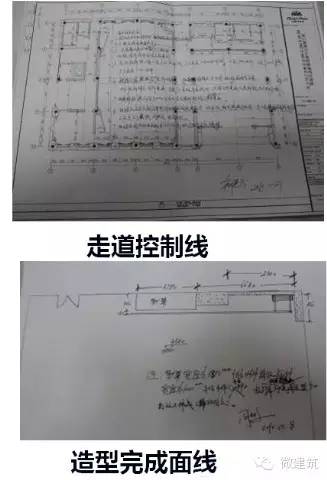

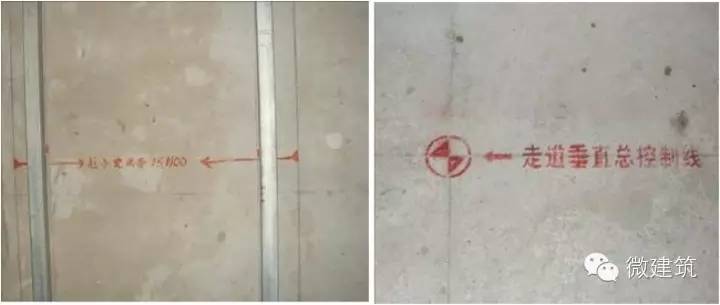

第三步： 走道控制線以走道控制線采用平移法彈出走道完成面以及與走道有關的門，內外墻完成面線。所以所有與走道有關的門內線必須統一，以便成品化門統一尺寸一致加工。

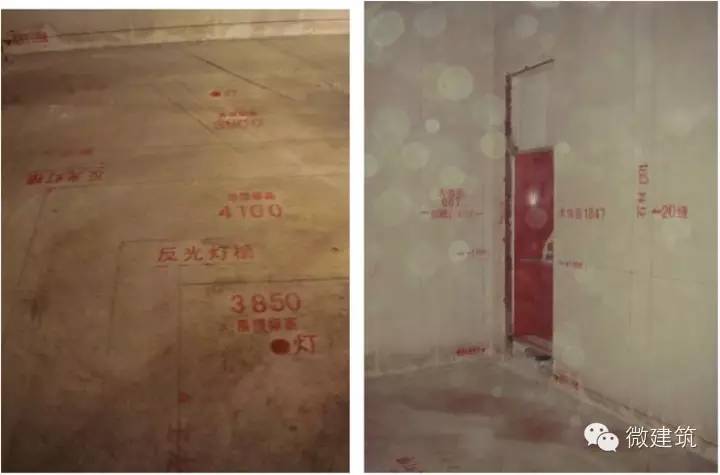

第四步： 造型完成面線，對不確定模凌兩可的造型留活口，不影響大面積施工。

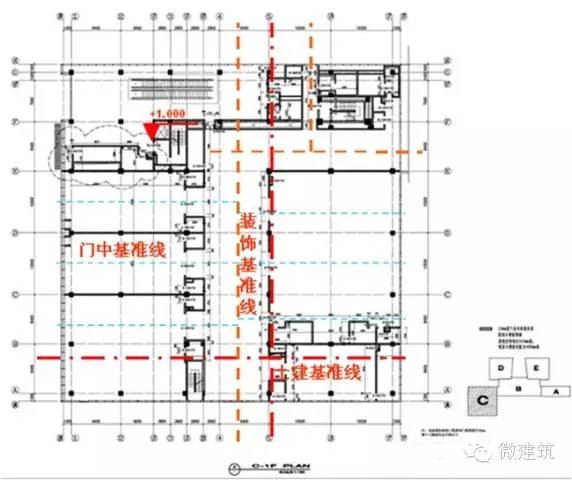

四、平行放線法 以走道中間控制線為基準線，調整與走道有關的門套內、外側的墻面完成面線定門套，此種放線方法稱為平行放線法為第四步放線。在施工中也叫走道施工法，門套成品化施工法。
五、第五步放線 被裝修二對面墻、地面找平，頂面造型所覆蓋的線，重新復線稱為第五步放線。
【本文來源：微建筑】
|
